玩王者榮耀手機卡成PPT？夏天手機秒變暖手寶？電動車續航“冬打骨折”？中國科學家團隊于今年4月成功研制的全二維半導體芯片“無極”，將改寫這些被硅基“能耗墻”圍困的日常。芯片厚度僅為普通A4紙張的十萬分之一，運算速度卻高達每秒42億次加減法。筆者探訪“無極”研究團隊，探究堪稱“嫩豆腐上雕花”工藝的二維芯片到底是怎么誕生的，它那原子級“神功”又能為我們的實際生活和各個行業帶來哪些增益。

研究藝術效果圖

突破“硅”壁：二維材料開辟后摩爾時代新賽道

過去60余年里，芯片運算能力的飛速提升，很大程度上得益于晶體管微縮技術的不斷突破，使產業得以持續遵循“摩爾定律”——即每隔18個月，芯片可容納晶體管數量翻一番。但在指甲蓋大小的芯片塞進了百億晶體管的今天，硅基芯片已逼近其物理極限。復旦大學光電研究院院長褚君浩教授表示，當制程節點推進至2納米以下時，傳統硅基芯片的“微縮之路”將愈發艱難。不僅工藝復雜度和成本會暴增，更面臨著難以克服的漏電和熱堆積等物理瓶頸，亟需新材料來制造更小、更強的電流通道。

當多國科學家仍在為硅基芯片1納米節點鏖戰時，復旦大學周鵬、包文中團隊率先找到了用薄如蟬翼的二硫化鉬“破局”的辦法。這種二維材料首次實現了5900個晶體管的集成度，將奧地利團隊保持了8年的115個晶體管紀錄大幅提升了50余倍。

復旦大學團隊合影   受訪人提供

在決心開辟全新的制芯“賽道”后，團隊在二維材料的甄選上可謂歷經艱辛。

“我們最初是屬意石墨烯的，它的綜合性能很優異，是眾所周知的‘電流高速公路’，”復旦大學芯片與系統前沿技術研究院院長周鵬教授回憶道，“但它的致命短板是沒有晶體管的關鍵開關功能，就像一扇關不上的門，連最基本的邏輯電路都搭不起來，因此最先被排除。碲化鉬倒是有可控開關，但‘腿腳太慢’，導致驅動電流不足，且在空氣中暴露后性能衰減嚴重，穩定性差，綜合考量后也未被選中?！闭勂鹉嵌喂詺q月，周鵬語氣中帶著感慨，感覺時間變得格外漫長。團隊幾乎是“長”在了實驗室里，日復一日地測試、失敗、再測試……他坦言，那種反復受挫的感覺，一度讓大家喘不過氣來。

周鵬教授給學生講解工作原理  受訪人提供

峰回路轉，團隊的目光最終鎖定了二硫化鉬。正如同為芯片定制的“全能型選手”，它完美平衡了開關能力、運行速度和環境穩定性這三項芯片材料的“硬指標”，突破了二維材料“性能蹺蹺板”的桎梏，最終成為“無極”芯片不可替代的材料基座。

AI破解“豆腐雕花”密碼：二維芯片的工藝革命

在復旦大學超凈實驗室的顯微鏡下，一片指甲蓋大小的基底上，5900個由二維材料構成的晶體管有序排列，構成了“無極”芯片的“大腦”。這些僅有幾個原子層厚度的結構，不僅使晶體管得以進一步縮小并提升性能，也在電子傳輸過程中帶來更高的控制精度，有效緩解硅基器件微縮所面臨的漏電和能耗問題。

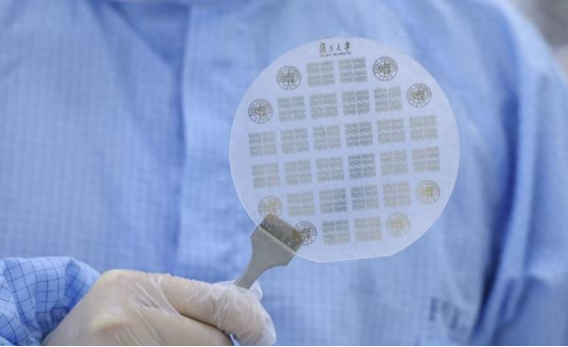

全球首顆二維半導體32位RISC-V架構微處理器

不過，要在超薄的二維材料上，精準制造出成千上萬個性能一致的晶體管，并將其集成到極微小的區域里，其工藝難度堪稱“原子級微雕”的極限挑戰。包文中研究員對此有一個極為形象的描述：“如果把制造硅基芯片比作在石頭上雕刻，那么二維芯片就是在一塊嫩豆腐上雕花。”

另外，二維半導體的制備工藝環環相扣，有時候不僅是前一步影響后一步，反過來后續的操作也可能暴露出前面環節的問題。復旦大學博士研究生周秀誠分享道：“我們曾經在某個環節卡了很久，最后才發現其實是前面某個步驟出了小差錯。所以我們每完成一步，就會做一輪測試，發現異常就立刻回頭調整，不能拖?！?/p>

正如包文中研究員所指出的，這種需要不斷測試、回溯、調整的試錯過程，依賴純?nèi)斯げ僮鞑粌H極其耗時，效率也面臨瓶頸。

轉機來自團隊在人工智能領域的積累。早在2021年，他們就在國際權威刊物發表過關于機器學習優化工藝參數的研究。這次，AI成為破解工藝迷局的關鍵鑰匙。

“我們將團隊數年來積累的海量工藝數據輸入AI模型，訓練系統自動預測最優參數組合?！卑闹醒芯繂T介紹道?！盁o極”在引入機器學習、AI賦能后，原子級界面精準調控+全流程AI算法優化的雙引擎模式，讓他們實現了從材料生長到集成工藝的精準控制。

包文中研究員工作照   受訪人提供

除了其精湛性，包文中還向筆者強調，該工藝的精妙之處更在于能與硅基相兼容。這意味著研究團隊能直接站在硅基半導體這個“巨人”的肩膀上，利用其成熟的平臺和經驗，從而快速提高良率、少走彎路，大大加速了研究目標的實現進程。

原子級“神功”：低能耗、高能效的未來芯引擎

“無極”芯片的誕生，不僅是一項實驗室突破，更開啟了廣闊的應用前景，對一些關鍵領域以及普通百姓的日常生活都有值得期待的變革性賦能。

周鵬教授風趣地說，別看這東西薄得能隨風飄起，要借助顯微鏡才能看得清，它的算力和性能可是能掀翻天花板：1秒鐘能運算高達42億次加減法，絲滑得不帶任何卡頓；其存儲量能夠海納整座圖書館數據的同時，還能高效執行數十億條復雜指令。更為突出的是，它雖然用微米級工藝制造，功耗卻不到傳統硅基芯片的五分之一。

在醫療領域，米粒大小的植入式芯片將使糖尿病患者告別頻繁手術——單次植入即可實現十年血糖監測，患者能實現像佩戴智能手表般輕松管理健康。在航空航天領域，它則化身深空探測器的“高溫鎧甲”，直面火星表面300℃極端溫差，使探測器能耗直降60%，華南理工大學物理科學與技術學院盧義剛教授笑言“它讓探測器在火星上也能‘輕裝上陣’。”消費電子市場更將迎來巨變，搭載該芯片的手機有望實現“充電一刻鐘，續航整個月”。針對筆者對設備溫控能力的提問，盧義剛教授給出大膽預測：“機身溫度或能做到始終低于體溫，‘燙手山芋’將成為歷史詞條?！?/p>

包文中宣布啟動二維半導體示范工藝線

（原集微科技公司創始人）

談及產業化落地，包文中坦言當前存在著一定挑戰：技術環節如同散落的拼圖，材料、工藝、封裝等關鍵步驟尚未形成標準化鏈條，同時市場對二維芯片的認知與接受度仍需時間培育。但他強調：“這恰如所有顛覆性技術的必經階段。當務之急是通過示范性應用打通技術閉環，讓性能優勢自己說話。當人們親眼見證智能手表全年免充電、超薄筆記本永遠告別散熱風扇的嗡鳴時，信任的橋梁自然筑成?！贝丝贪闹醒芯繂T微微停頓，一字一句道：“而這座橋梁，正是這顆原子級‘新星’通往千行百業重塑之路的起點?！?/p>

想想都覺得熱血沸騰：個子小，跑得快，不耗電，還超級穩定！這是不是你的夢中之“芯”？（周笛兒）
